干式螺杆真空泵

LG系列螺杆真空泵，是我公司自主研发的技术先进的干式真空泵。它的工作原理，是利用两个相平行的螺杆，在泵腔中作同步高速反向旋转而产生吸气和排气作用。两螺杆经过精细动平衡处理，由轴承支撑，安装在泵壳中，螺杆与螺杆之间有一定间隙，因此泵工作时运行平稳，相互之间无摩擦，工作腔无需工作介质。因此，螺杆真空泵能抽除含有大量可凝性气体及粉尘的气体，是环境友好型、节能型真空泵。它是旋片真空泵、液环真空泵、往复真空泵、滑阀真空泵的更新换代产品。

24小时咨询热线 0513-82263618
分享

概述

工作原理

螺杆真空泵内装有一对平行的螺旋状的转子，两个转子的泵体内通过一对精密齿轮保持同步反向旋转。转子与转子之间，转子与泵体之间又有摩擦且保持一定的间隙，两个转子与泵体之间形成了多个密封腔，密封腔的个数等于转子的螺旋圈数。

两个转子在旋转时，与吸气口相连的密封腔的空间逐渐增大，气体被吸收并被传送到排气侧，排气侧的密封腔空间在旋转过程中逐渐变小，气体被压缩到排气口。这些密封腔有规律的从泵的进气口侧往排气口侧“移动”，这样气体就以旋流的方式运送出去。泵的持续运动不改变气体流动方向，这样就可以在一定范围内将气体夹带的微粒以蒸汽抽送出去。

长时间运转时需向泵体及侧盖的夹套内通入适量的冷却液以对泵进行冷却，以实现温度的均衡，因压缩热主要在排气侧，为了充分冷却转子，在多数情况下可以将适量的空气或其他合适的气体通过渗气口导入泵腔内。

性能及规格Function&Specifitions

机型 Model	单位 Unit	LG30	LG70	LG100	LG150	LG200	LG300	LGB90	LGB120	LGB180	LGB250
抽气速度(50hz) Pumping Speed	L/s m³/hr	30	70	100	150	200	300	90	120	180	250
108	252	360	540	720	1080	324	432	648	900
终极压力 Ultimate Pressure	Pa	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
电压Voltage	V kw	380	380	380	380	380	380	380	380	380	380
额定功率Rated Power	4	7.5	11	18.5	22	37	7.5	11	15	18.5
连接 Connection	进气口Inlet		DN40	DN50	DN65	DN100	DN100	DN150	DN50	DN65	DN100	DN100
排气口Outlet		DN40	DN40	DN50	DN65	DN65	DN100	DN40	DN50	DN65	DN65
冷却水 Cooling Water	流量Flow	l/min	10-14	14-20
压力 Pressure	kg/cm²	2-3
温度Temp	℃	15-30
接头 Connection		G1/2”	G3/4”
氮气N2	压力 Pressure	Mpa	0.05~0.1
密封流量 Sealing Flow	l/min	2-5
吹扫流量 Purge Flow	l/min	60~100
接头 Connection		12mm管
水蒸气 Water Vapour	压力 Pressure	Mpa	0.15~0.2
吹扫流量 Purge Flow	l/min	依制程By Process
接头 Connection		12mm管
重量Weight	kg	227	330	450	580	635	1380	340	365	600	648
噪音Noise	db(A)	75	75	75	75	80	80	75	75	80	80
润滑油 Lubrication Oil	商标 Brand	壳牌	多宝T46
1~2L	2~3L	2~3L	3~4L	3~4L	5~6L	2~3L	2~3L	3~4L	3~4L
润滑脂 Greases	商标 Brand	三川润滑脂	特耐高温润滑脂

机型
Model

单位
Unit

LG30

LG70

LG100

LG150

LG200

LG300

LGB90

LGB120

LGB180

LGB250

抽气速度(50hz)
Pumping Speed

L/s
m³/hr

100

150

200

300

120

180

250

108

252

360

540

720

1080

324

432

648

900

终极压力
Ultimate Pressure

≤5

电压Voltage

V
kw

380

额定功率Rated Power

7.5

18.5

7.5

18.5

连接
Connection

进气口Inlet

DN40

DN50

DN65

DN100

DN150

DN50

DN65

DN100

排气口Outlet

DN40

DN50

DN65

DN100

DN40

DN50

DN65

冷却水
Cooling
Water

流量Flow

l/min

10-14

14-20

压力
Pressure

kg/cm²

2-3

温度Temp

℃

15-30

接头
Connection

G1/2”

G3/4”

氮气N2

压力
Pressure

Mpa

0.05~0.1

密封流量
Sealing Flow

l/min

2-5

吹扫流量
Purge Flow

l/min

60~100

接头
Connection

12mm管

水蒸气
Water
Vapour

压力
Pressure

Mpa

0.15~0.2

吹扫流量
Purge Flow

l/min

依制程By Process

接头
Connection

12mm管

重量Weight

227

330

450

580

635

1380

340

365

600

648

噪音Noise

db(A)

润滑油
Lubrication Oil

商标
Brand

壳牌

多宝T46

1~2L

2~3L

3~4L

5~6L

2~3L

3~4L

润滑脂
Greases

商标
Brand

三川润滑脂

特耐高温润滑脂

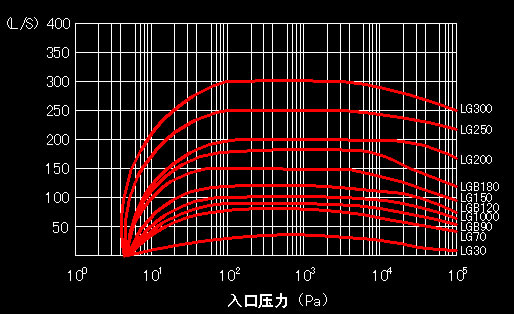

特性曲线Characteristic Curves
